Трансформатор ТМГ 250 кВА 20 0,4 кВ
Компания Трансэнерго предлагает купить Трансформатор ТМГ 250 кВА 20 0,4 кВ в Москве недорого. Большой ассортимент, гарантия качества. Звоните +7 (495) 646-49-95
Модель / CATALOG
6–330 кВ500+ единиц на складеПоставка по РоссииСервис и сопровождение

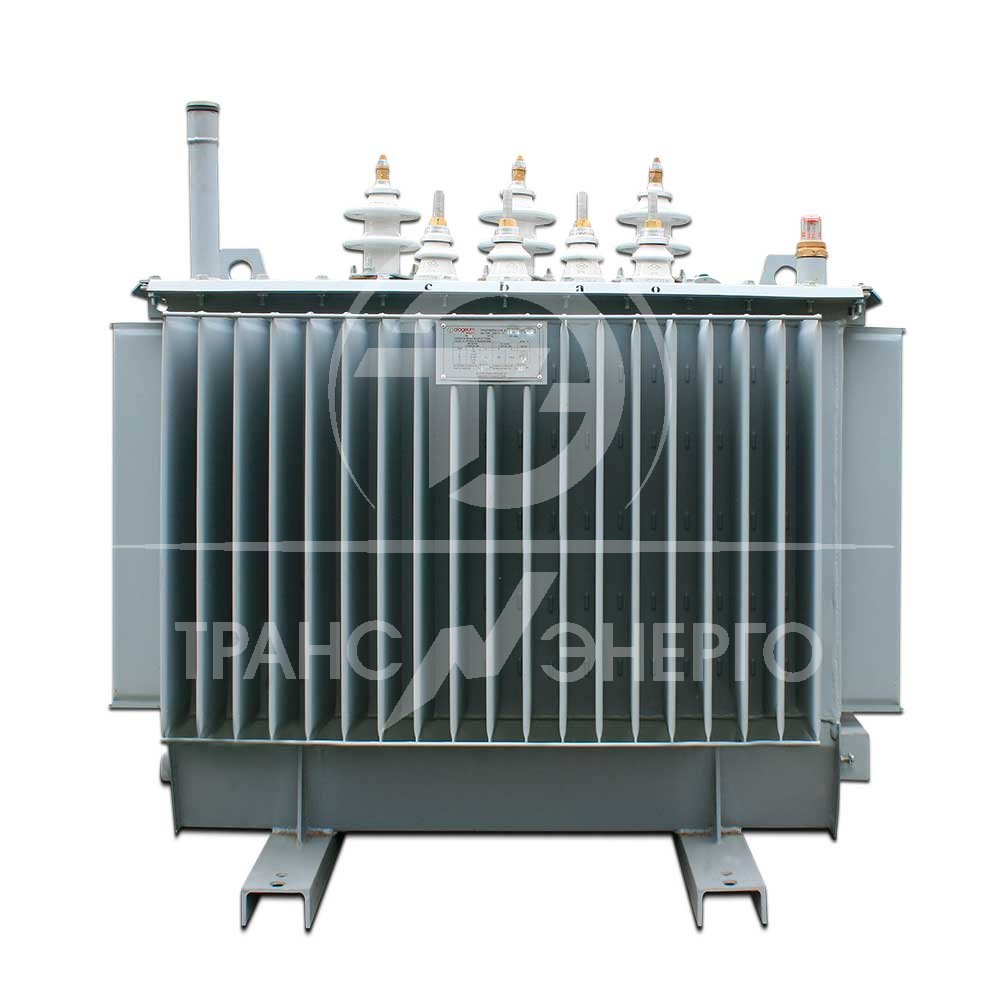

ДостаточноОригинальное изображение оборудованияТМГ · 250 кВА
Трансформатор ТМГ 250 кВА 20 0,4 кВ
Масляный герметичный трёхфазный силовой трансформатор для сетей энергоснабжения промышленных предприятий, инфраструктурных объектов и населённых пунктов.
Артикул 0018Производитель АО «Кентауский трансформаторный завод»Страна Казахстан
- Мощность
- 250 кВА
- Напряжение
- 20/0,4 кВ
- Группа соединения
- У/Ун-0; У/Zн-H; Д/Ун-11
Заводские данные
Полные технические характеристики
Параметры перенесены из исходной карточки оборудования. Итоговое исполнение фиксируется в паспорте и коммерческом предложении.
0,72 кВт потери ХХ1165 кг полная масса325 кг масла
| Производитель | АО «Кентауский трансформаторный завод» |
|---|---|
| Страна | Казахстан |
| Мощность, кВА | 250 |
| Напряжение ВН, кВ | 20 |
| Напряжение НН, кВ | 0,4 |
| Схема и группа соединения обмоток | У/Ун-0 Д/Ун-11 |
| Потери холостого хода, кВт | 0,72 |
| Потери короткого замыкания, кВт | 3,6 |
| Ток холостого хода,% | 1,2 |
| Регулирование напряжения ПБВ со стороны ВН | ±2x2.5% |
| Высота, мм | 1418 |
| Ширина, мм | 852 |
| Длина, мм | 1402 |
| Полная масса, кг | 1165 |
| Масса масла, кг | 325 |
| Тип | 2-я группа (диапазон мощности от 160 до 630 кВА) |
| Состав | Трансформатор ТМГ 250 кВА 20 0,4 кВА, Паспорт изделия, Инструкция по эксплуатации, Отгрузочная документация |
В поставке
Комплектация без недосказанности
Оборудование передаётся с документами, необходимыми для приёмки, монтажа и дальнейшей эксплуатации.
01Трансформатор ТМГ 250 кВА 20 0,4 кВ
02Паспорт изделия
03Инструкция по эксплуатации
04Отгрузочная документация
Внутри ТМГ
Как устроен трансформатор
Герметичная конструкция защищает активную часть и масло от внешней среды, а естественное охлаждение не требует насосов и вентиляторов.
Магнитопровод
Замкнутая пространственная система из стержней и ярм набирается из тонколистовой электротехнической стали. Соединение Step-Lap снижает добавочные потери и уровень шума.
Обмотки ВН и НН
Обмотка НН располагается ближе к стержню магнитопровода, обмотка ВН — снаружи. Межслойная и главная изоляция рассчитаны на длительную работу в трансформаторном масле.
Герметичный бак
Сварной бак с гофрированными стенками компенсирует температурное изменение объёма масла. Конструкция не имеет расширителя и защищает масло от контакта с атмосферой.
Регулирование напряжения
Переключение ответвлений выполняется устройством ПБВ со стороны ВН при отключённом трансформаторе. Стандартный диапазон указан в таблице конкретного исполнения.
Масло и контроль
Трансформаторное масло одновременно служит изоляционной и теплоотводящей средой. На крышке размещаются вводы, привод переключателя, маслоуказатель, термометр и предохранительный клапан.
Защита корпуса
Сварной бак оснащается сливным узлом и болтами заземления. Наружное покрытие стандартного исполнения соответствует светло-серому цвету RAL 7035.
ТМГ — 250/20 У(ХЛ)1 Читаем обозначение
Маркировка ТМГ по элементам
Буквы и цифры в обозначении сразу описывают тип охлаждения, герметичность, мощность, класс напряжения и условия эксплуатации.
Ттрёхфазный силовой трансформатор
Местественная циркуляция масла и воздуха
Ггерметичное исполнение с гофрированными стенками
Xноминальная мощность в кВА
6(10)класс напряжения обмотки ВН в кВ
У(ХЛ)1климатическое исполнение и категория размещения
Назначение и рабочая среда
Трансформаторы серии ТМГ применяются в распределительных сетях промышленных предприятий, жилых районов, сельскохозяйственных объектов и инфраструктуры. Они преобразуют электрическую энергию одного класса напряжения в другой и рассчитаны на продолжительную работу в составе подстанции. Герметичное исполнение особенно удобно там, где важны простое обслуживание, стабильность изоляции и отсутствие регулярного контакта масла с атмосферным воздухом.
Выбор конкретного исполнения начинается не только с мощности. Инженер сопоставляет класс напряжения ВН и НН, схему и группу соединения обмоток, характер нагрузки, температуру окружающей среды, высоту размещения, требования проекта и режим будущей сети. Поэтому одинаковые по мощности трансформаторы могут отличаться электрической схемой, вводами, комплектацией и климатическим исполнением.
Активная часть и магнитная система
Активная часть включает магнитопровод, обмотки высокого и низкого напряжения, изоляцию, выводы, вводы и переключающее устройство. Магнитопровод образует замкнутую систему из стержней и ярм. Его набирают из тонких листов электротехнической стали, изолированных друг от друга. Такая конструкция ограничивает вихревые токи, снижает потери холостого хода и помогает удерживать нагрев в расчётных пределах.
В соединениях листов применяется ступенчатая схема Step-Lap. Она делает распределение магнитного потока более равномерным, уменьшает локальное насыщение и снижает шум. Собранная активная часть механически стягивается и фиксируется так, чтобы выдерживать транспортные воздействия и электродинамические усилия при коротком замыкании. Геометрия каналов одновременно обеспечивает циркуляцию масла и отвод тепла от наиболее нагруженных зон.
Обмотки, выводы и регулирование
Обмотку низкого напряжения располагают ближе к стержню магнитопровода, отделяя её изоляционным цилиндром. В зависимости от исполнения используют алюминиевую ленту или проводник с кабельной бумагой. Обмотка высокого напряжения размещается снаружи и выполняется круглым эмалированным алюминиевым проводом либо прямоугольным медным проводником в бумажной изоляции. Между слоями формируются изоляционные и охлаждающие каналы.
Выводы соединяют обмотки с проходными вводами на крышке бака. Контактные узлы рассчитываются на номинальный ток и должны сохранять механическую прочность во всём диапазоне рабочих температур. Для подстройки коэффициента трансформации применяется переключатель ПБВ со стороны ВН. Переключение ответвлений выполняют только на полностью отключённом и заземлённом трансформаторе; доступный диапазон указан в таблице характеристик конкретной модели.
Бак и температурная компенсация
Бак представляет собой сварную прямоугольную конструкцию, внутри которой размещаются активная часть и трансформаторное масло. Гофрированные стенки одновременно увеличивают поверхность теплообмена и работают как эластичный компенсатор: при нагреве масло расширяется, а гофры изменяют форму без подсоса наружного воздуха. Поэтому отдельный расширительный бак серии ТМГ не требуется.
На корпусе предусматриваются элементы для подъёма, перемещения, слива масла и подключения защитного заземления. На крышке располагаются вводы ВН и НН, привод переключателя, маслоуказатель, термометрический узел и предохранительный клапан. Герметичность контролируется на производстве. Наружные поверхности защищаются стойким лакокрасочным покрытием; для стандартной поставки характерен светло-серый цвет RAL 7035.
Трансформаторное масло
Масло выполняет две задачи: электрически изолирует токоведущие части и переносит тепло от обмоток и магнитопровода к стенкам бака. В герметичной системе оно медленнее окисляется, поскольку практически не соприкасается с влагой и кислородом воздуха. Для заполнения применяют трансформаторные масла, соответствующие требованиям производителя и эксплуатационной документации, включая марки ГК, ВГ или АГК в предусмотренных исполнениях.
Перед заливкой и при регламентном контроле оценивают электрическую прочность, содержание влаги, механических примесей и другие нормируемые показатели. Смешивать несовместимые масла без проверки нельзя. Уровень контролируется по маслоуказателю при температуре, оговорённой инструкцией. Любое заметное снижение уровня, следы течи или срабатывание предохранительного устройства требуют отключения оборудования и проверки специалистом.
Приёмка, монтаж и запуск
До разгрузки сверяют маркировку, паспорт, комплектность и отсутствие транспортных повреждений. Оборудование перемещают только за предусмотренные конструкцией элементы, соблюдая схему строповки и ограничения по наклону. На площадке проверяют основание, расстояния до ограждений, возможность вентиляции, доступ для осмотра и соответствие заземляющего контура проекту.
Перед включением выполняют внешний осмотр, проверяют уровень масла, состояние вводов, уплотнений и контактных соединений, положение переключателя ПБВ и результаты требуемых электрических измерений. Состав испытаний определяется проектом, правилами эксплуатации и паспортом завода. После запуска контролируют напряжение, ток нагрузки, температуру, шум и отсутствие течей. Все операции выполняет квалифицированный электротехнический персонал.
Как подобрать исполнение
Для предварительного подбора достаточно передать расчётную нагрузку объекта, напряжение питающей сети и требуемое напряжение на стороне НН. Полезно приложить однолинейную схему, указать характер потребителей, пусковые токи электродвигателей, режим резервирования, регион и место установки. Эти данные помогают проверить запас мощности, группу соединения, климатическое исполнение и требования к комплектной подстанции.
Менеджер и инженер сопоставят параметры с заводской номенклатурой, уточнят фактическое наличие и подготовят предложение без логики интернет-магазина. В нём фиксируются модель, электрические параметры, производитель, комплектация, документация, срок готовности и доставка. Окончательными являются сведения в согласованном коммерческом предложении и паспорте конкретного изделия.
Заявка инженеру
Как оформить заказ
Чтобы купить Трансформатор ТМГ 250 кВА 20 0,4 кВ или уточнить актуальную стоимость, сообщите требуемую мощность, напряжение ВН/НН, группу соединения и город доставки. Если части данных нет, инженер поможет собрать параметры по проекту или однолинейной схеме.
