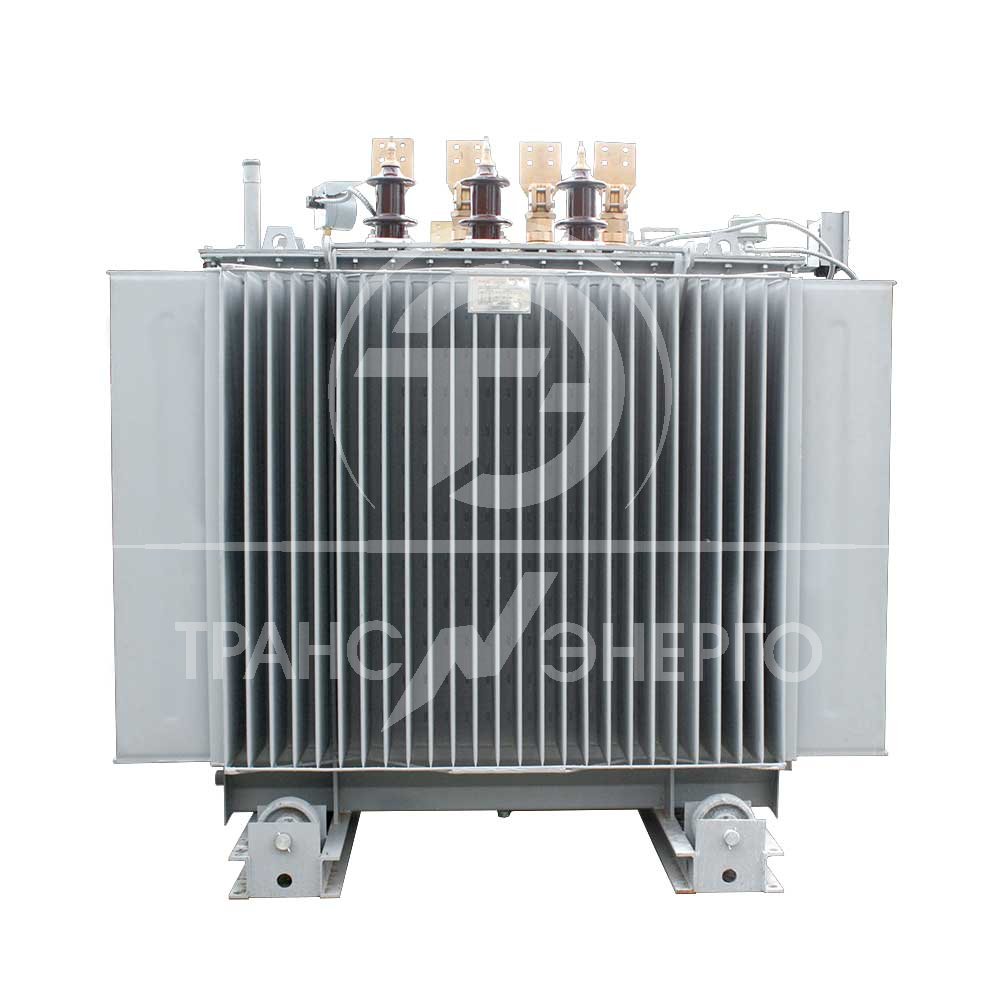

Трансформатор ТМГ 1600 кВА 20 0,4 кВ

Трансформатор ТМГ 1600 кВА 20 0,4 кВ
Трансформатор ТМГ 1600 кВА 20 0,4 кВ
В наличии: Достаточно
946 600 руб.
-0%
946 600 руб.
- +
В избранное
В избранном
В сравнение
В сравнении
Артикул:
В наличии: Достаточно
Руб
946 600 руб.
-0%
946 600 руб.
Экономия 0 руб.
- +
шт.

Комплектация

  1. Силовой трансформатор ТМГ 1600 кВА 20 0,4 кВА (ТМГ-1600/20/0,4)
  2. Паспорт изделия
  3. Инструкция по эксплуатации
  4. Отгрузочная документация

Комплектация заказа полностью зависит от согласованных требований клиента и возможностей поставщика трансформаторов ТМГ 1600 кВА 20 0,4 кВ.

В конструкцию трансформатора ТМГ 1600 кВА 20 кВ входят следующие составные части:

  • активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);
  • корпус бака;
  • контрольно- измерительные, сигнальные и защитные устройства;
  • вспомогательные устройства.
Производитель
ТОО «УТЗ»;
Страна
Казахстан;
Мощность, кВА
1600;
Напряжение ВН, кВ
20;
Все характеристики
Способы оплаты
Доставка

Активная часть

Активная часть трансформатора ТМГ 1600 кВА 20 кВ (ТМГ-1600/20/0,4) – то место, где происходит непосредственное преобразование электрической энергии одного напряжения в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.

Главные элементы активной части: обмотки и магнитопровод (сердечник). Активная часть распределительных трансформаторов ТМГ 1600 кВА 20 кВ состоит из следующих узлов:

  1. магнитопровода;
  2. обмотки высокого напряжения ВН;
  3. обмотки низкого напряжения НН;
  4. отводов ВН и НН;
  5. крышки бака;
  6. сборочных единиц и деталей изоляции;
  7. переключающего устройства;
  8. изоляционных вводов высокого и низкого напряжения.

Магнитопровод

Магнитопровод трансформатора ТМГ 1600 кВА 20 0,4 кВ (ТМГ-1600/20/0,4) является конструктивной и механической основой активной части трансформатора. Основная часть магнитопровода – магнитная система, которая состоит из вертикальных стержней из тонкой электротехнической стали, шихтованных по технологии stap-lap, перекрытых сверху и снизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь (замыкание магнитного потока).

Обмотки низкого и высокого напряжения

Обмотки низкого напряжения

Обмотки низкого напряжения (НН) изготавливается из алюминиевой ленты и бумажной межслоевой изоляцией из кабельной бумаги. Обмотка НН расположена непосредственно к магнитопроводу трансформатора ТМГ 1600 кВА, она располагается под изоляционным цилиндром отделяющего её от обмотки высокого напряжения (ВН).

Обмотки высокого напряжения

Обмотки высокого напряжения (ВН) состоят из алюминиевого провода круглого сечения с эмалевой изоляцией или медного провода прямоугольного сечения с бумажной изоляцией. Каждый слой разделяется межслоевой изоляцией из кабельной бумаги. Прессовка обмоток осуществляется стяжкой ярмовых балок вертикальными шпильками.

Материал проводников обмоток:

Алюминий имеет плотность – γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC – ρал75 = 0,0342 Ом*мм2/м.
Медь имеет плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Отводы

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН и НН:

Соединения обмоток ВН трансформаторов ТМГ 1600 кВА 20 (ТМГ-1600/20/0,4) в основном, выполняются теми же проводами, что и сами обмотки. Соединения НН – алюминиевыми или медными шинами прямоугольного сечения.

Переключающее устройство:

В распределительных трансформаторах ТМГ 1600 кВА 20 0,4 кВ регулирование напряжения производится без возбуждения, при отключенном трансформаторе ТМГ 1600 кВА рукояткой, установленной на крышке бака, путем соединения соответствующих ответвлений обмоток ВН.

Бак трансформатора:

Бак трансформатора ТМГ 1600 кВА 20 0,4 кВ (ТМГ-1600/20/0,4) представляет собой металлическую сварную конструкцию прямоугольной формы и состоит из следующих узлов:

  1. корпуса;
  2. крышки (конструктивно относится к активной части).
Корпус трансформатора ТМГ 1600 кВА состоит из следующих узлов и деталей
  1. каркаса корпуса (верхней рамы);
  2. гофрированных стенок;
  3. дна.

К дну приварены два опорных швеллера. На дне баке предусмотрен вентиль слива масла и два контакта (болта) заземления.

Механическая прочность бака трансформаторов ТМГ 1600 кВА рассчитана на избыточное давление не более 25+5 кПа и вакуум с остаточным давлением не более 70+5 кПа.

На крышке бака трансформатора ТМГ 1600 кВА 20 0,4 кВ (ТМГ-1600/20/0,4) установлены: вводы ВН и НН, привод переключателя, маслоуказатель, термометр, клапан сброса давления. Соединение крышки и корпуса бака в разъёме посредством болтов (болтовое соединение), для уплотнение разъёма используют прокладки из маслобензостойкой резины.

Наружная поверхность корпуса и его части окрашены светло-серого цвета (RAL 7035) краской методом окунания.

К верхней части токоведущего стержня вводов НН крепится специальный контактный зажим с наконечником, обеспечивающий подсоединение плоской шины.

Трансформаторное масло

Масло в трансформаторе ТМГ 1600 кВА 20 кВ (ТМГ-1600/20/0,4) выполняет две функции: электрической изоляции и передачи тепла от нагретых частей к охлаждающим устройствам. Применяются трансформаторные масла марок ГК (ТУ 38.101.1025-85), ВГ (ТУ 38.401.978- 93), арктического АГК (ТУ 38.101.1271-85).

Величина пробивного напряжения, основного контролируемого параметра, характеризующего качество трансформаторного масла – не менее 25 кВ/мм.

Определение пробивного напряжения производится в стандартном разряднике в соответствии с ГОСТ - 6581-75.

Структура условного обозначения:

ТМГ - Х/20 У(ХЛ)1 - Х

  • Т – трансформатор трехфазный,
  • М – охлаждение масляное с естественной циркуляцией воздуха и масла,
  • Г – герметичный исполнение с гофростенкой,
  • Х – номинальная мощность, кВА,
  • 20 – класс напряжения обмотки ВН, кВ,
  • У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Схема условного обозначения трансформатора 1600 ква 20 кв
Производитель
ТОО «УТЗ»;
Страна
Казахстан;
Мощность, кВА
1600;
Напряжение ВН, кВ
20;
Напряжение НН, кВ
0,4;
Схема и группа соединения обмоток
У/Ун-0; Д/Ун-11;
Потери холостого хода, кВт
2,0;
Потери короткого замыкания, кВт
12,71;
Ток холостого хода,%
0,2;
Регулирование напряжения ПБВ со стороны ВН
±2x2.5%;
Высота, мм
2005;
Ширина, мм
1530;
Длина, мм
2095;
Полная масса, кг
4200;
Масса масла, кг
1015;
Тип
3-я группа (от 1000 до 6300 кВА);
Состав
Трансформатор ТМГ 1600 кВА 20 0,4 кВА, Паспорт изделия, Инструкция по эксплуатации, Отгрузочная документация;
