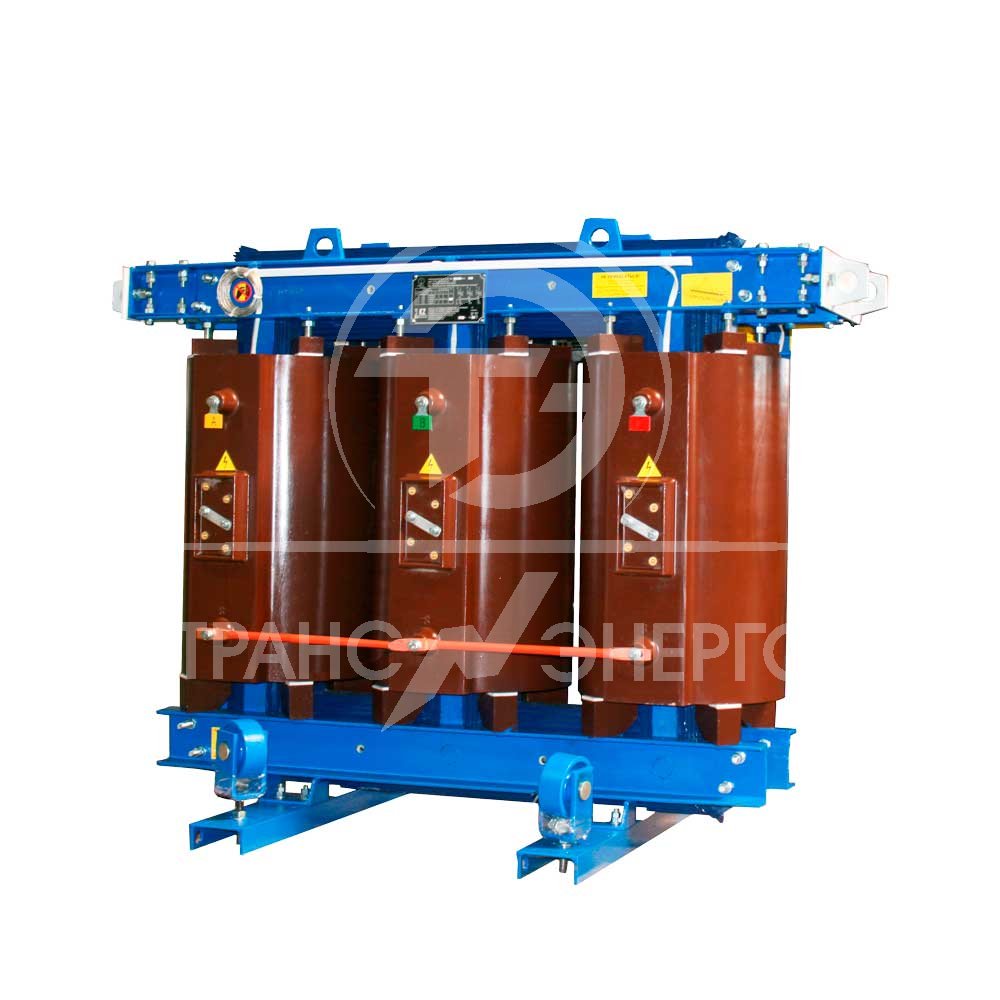

Трансформатор ТСЛ 2500 кВА 20 0,4 кВ
В наличии: Достаточно
Трансформатор ТСЛ 2500 кВА 20 0,4 кВ
Артикул:
0043
В наличии: Достаточно
ТСЛ 2500 20/0,4 кВ
Как оформить заказ на ТСЛ 2500 20/0,4 кВ?
Позвоните нам по телефону: +7 (495) 646-49-95 или 8 800 201-47-83- для регионов звонок бесплатный. Пришлите заявку нам на почту: info@trans-energo.com и мы обязательно предоставим Вам индивидуальное коммерческое предложение и цены. МЫ ОФИЦИАЛЬНЫЕ ДИЛЕРЫ трёх заводов - АО «КТЗ», ТОО «УТЗ», ТОО «Asia Trafo». ТРАНСФОРМАТОРЫ ТСЛ 2500 КВА 20/0,4 В НАЛИЧИИ НА СКЛАДЕ!
Производитель
Страна
Казахстан
Мощность, кВА
2500
Напряжение ВН, кВ
20
Комплектация
- Силовой трансформатор ТСЛ 2500 кВА 20 0,4 кВ
- Паспорт изделия
- Инструкция по эксплуатации
- Отгрузочная документация
Комплектация заказа полностью зависит от согласованных требований клиента и возможностей поставщика трансформаторов ТСЛ 2500 кВА 20 0,4 кВ.
В конструкцию трансформатора ТСЛ 2500 кВА 20 0,4 кВ входят следующие составные части:
- активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);
- контрольно-измерительные, сигнальные и защитные устройства;
- вспомогательные устройства.
Активная часть
- магнитопровод;
- обмотки высокого напряжения ВН;
- обмотки низкого напряжения НН;
- отводы ВН и НН;
- сборочные единицы и детали изоляции;
- переключающее устройство;
- изоляционные вводы высокого и низкого напряжения.
Магнитопровод
Магнитопровод (сердечник) сухих трансформатора ТСЛ 2500 кВА 20 0,4 кВ является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали с высокой магнитной проницаемостью, толщиной 0.3 мм, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь. Изоляция стержней или пластин между собой обеспечивается эпоксидной пленкой.
Для предотвращения потери активной мощности на вихревые токи, используются определенное количество стержней и их форма, где сечение максимально приближено к окружности.
Сборка пластин магнитопровода трансформаторов ТСЛ 2500 кВА 20 0,4 кВ выполняются под углом в 45 ° с шихтовкой по технологии Step-Lap – в виде «пилы». Таким образом обеспечивается снижение тока и потери холостого хода, а также уровня шума при работе трансформатора.
Обмотки
Обмотки трансформатора ТСЛ 2500 кВА 20 0,4 кВ изготавливаются из алюминиевой или медной фольги. Разница между алюминиевой и медной обмотками трансформаторов ТСЛ является их стоимость, вес и коэффициент температурного расширения. Алюминиевые обмотки имеют более низкую стоимость по сравнению с медными, а вес алюминиевых обмоток выше, чем у медных. От сюда и низкая стоимость алюминиевых обмоток, и снижение габаритов ТСЛ 2500 кВА 20 0,4 кВ на медной обмотке.
Обмотки трансформаторов ТСЛ 2500 кВА 20 0,4 кВ, расположены на стержне магнитопровода в следующем порядке, от стержня - обмотка низкого напряжения (НН), обмотка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным компаундом.
Обмотки НН выполняются из алюминиевого/медного провода (до 160 кВА) или алюминиевой/медной ленты (от 250 кВА). Обмотки пропитываются смолой, которая отвердевает в процессе термической обработки в печи и способствует повышению стойкости к токам КЗ (короткого замыкания) за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий.
Обмотки ВН состоят из алюминиевой ленты и межслойной изоляции. Каждую секционную обмотку изготавливают из изолированного провода (до 400 кВА) или алюминиевой/медной ленты (от 630 кВА). В качестве межслойной изоляции служит эпоксидная смола с наполнителями и присадками, которая заливается в арматурную сетку из стекловолокна. Благодаря специальным наполнителям, обмотки приобретают термическую и механическую прочность, а также противопожарные свойства: огнестойкость, самозатухание.
Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ° - ρал75 = 0,0342 Ом*мм2/м). Медь имеет плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).
В обмотках ВН трансформатора ТСЛ 2500 кВА 20 0,4 кВ предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.
Все изоляционные материалы, применяемые в обмотках, имеют класс нагревостойкости не ниже F (155 °). Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе ТСЛ).
Регулировочные отпайки обмотки ВН.
Межвитковая изоляция обмоток напряжением до 1 кВ обеспечивается стеклотканью, пропитанной эпоксидным составом. Основная и межвитковая изоляция обмоток напряжением выше 3 кВ обеспечивается эпоксидным или полиэфирным составом, полимеризующимся и спекающимся с фольгой обмоток в результате термической обработки. Формирование основной изоляции обмоток производится в вакуумной камере при давлении менее 1 мБар. Это позволяет избежать коронирования в пузырьках воздуха, которые образуются в толще изоляции при проведении заливки в воздушной среде, а также снизить риск возникновения областей механического напряжения, с которых может начаться разрушение обмотки при экстремальных электродинамических воздействиях.
При необходимости работы трансформаторов ТСЛ 2500 кВА 20 0,4 кВ с полной нагрузкой при температурах окружающей среды ниже минус 25 ° или выше плюс 40 ° химический состав основной изоляции и конструкция трансформатора ТСЛ 2500 кВА 20 0,4 кВ меняется, что позволяет избежать теплового повреждения изоляционных материалов.
Применяемые материалы и технология изготовления обмоток позволяют обеспечить надежность работы и стойкость трансформатора ТСЛ 2500 кВА 20 0,4 кВ к следующим факторам:
- механическим воздействиям при транспортировке;
- резким изменениям нагрузки, перегрузке и токам короткого замыкания;
- перенапряжениям;
- перепадам температуры окружающей среды (соответствие категории C2 по МЭК 60076W11);
- высокой влажности, включая выпадение на поверхности трансформатора конденсата (соответствие категории E2 по МЭК 60076W11);
- длительному воздействию пламени без поддержания горения веществами, входящими в состав изоляции обмоток (соответствие категории F1 по МЭК 60076W11).
Выводы обмоток напряжением до 1 кВ выполняются в виде алюминиевых ламелей, предназначенных для подключения кабеля с наконечниками под болт, либо токопровода. При необходимости подключения к алюминиевым ламелям трансформатора ТСЛ 2500 кВА 20 0,4 кВ токопровода с медными шинами, необходимо использовать биметаллические алюмо-медные пластины, которые могут быть поставлены вместе с трансформатором.
Выводы обмоток напряжением выше 3 кВ выполняются в виде закладных деталей, предназначенных для подключения кабеля с наконечниками под болт. По запросу заказчика вместо стандартных могут быть применены выводы, позволяющие обеспечить защиту обслуживающего персонала от прямого прикосновения к месту подключения кабеля с помощью изолирующих кабельных адаптеров. Стандартные выводы с адаптерами несовместимы.
Соединение обмоток напряжением выше 3 кВ в требуемую схему выполняется с помощью алюминиевых перемычек с тканевой изоляцией. По запросу заказчика перемычки могут быть изготовлены единым монолитным блоком с интегрированными выводами, предусматривающими подключение кабеля с изолирующими адаптерами, что будет обеспечивать полную защиту от прикосновения к токоведущим цепям.
Отводы
Отводы трансформаторов ТСЛ 2500 кВА 20 0,4 кВ представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему. Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой. Соединения НН - алюминиевыми шинами прямоугольного сечения.
Трансформаторы ТСЛ 2500 кВА 20,4 кВ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

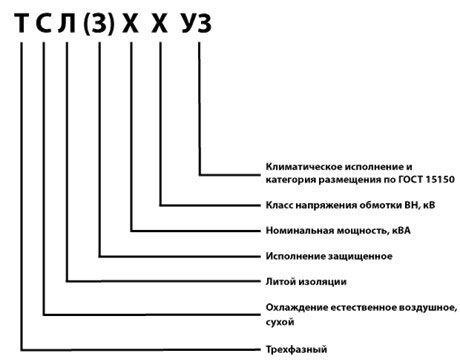

Структура условного обозначения:
ТСЛ(З) - Х/Х У3
Т – трансформатор трехфазный,С – охлаждение естественное воздушное, сухой,
Л – литой изоляции,
(З) - исполнение защищенное
Х – номинальная мощность, кВА,
Х – класс напряжения обмотки ВН, кВ,
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
Схема условного обозначения трансформатора типа ТСЛ
Производитель
Страна
Казахстан
Мощность, кВА
2500
Напряжение ВН, кВ
20
Напряжение НН, кВ
0,4
Схема и группа соединения обмоток
Д/Ун-11
Потери холостого хода, кВт
4,4
Потери короткого замыкания, кВт
18,4
Ток холостого хода,%
1,0
Регулирование напряжения ПБВ со стороны ВН
±2x2.5%
Высота, мм
2040
Ширина, мм
1250
Длина, мм
2295
Степень защиты IP
00
Материал обмоток
Алюминий/Медь
Тип
3-я группа (от 1000 до 6300 кВА)
Состав
Трансформатор ТСЛ 2500 кВА 20 0,4 кВ, Паспорт изделия, Инструкция по эксплуатации, Отгрузочная документация
Вес
5525
