ТСЛ 2000 кВА 20 0,4 кВ

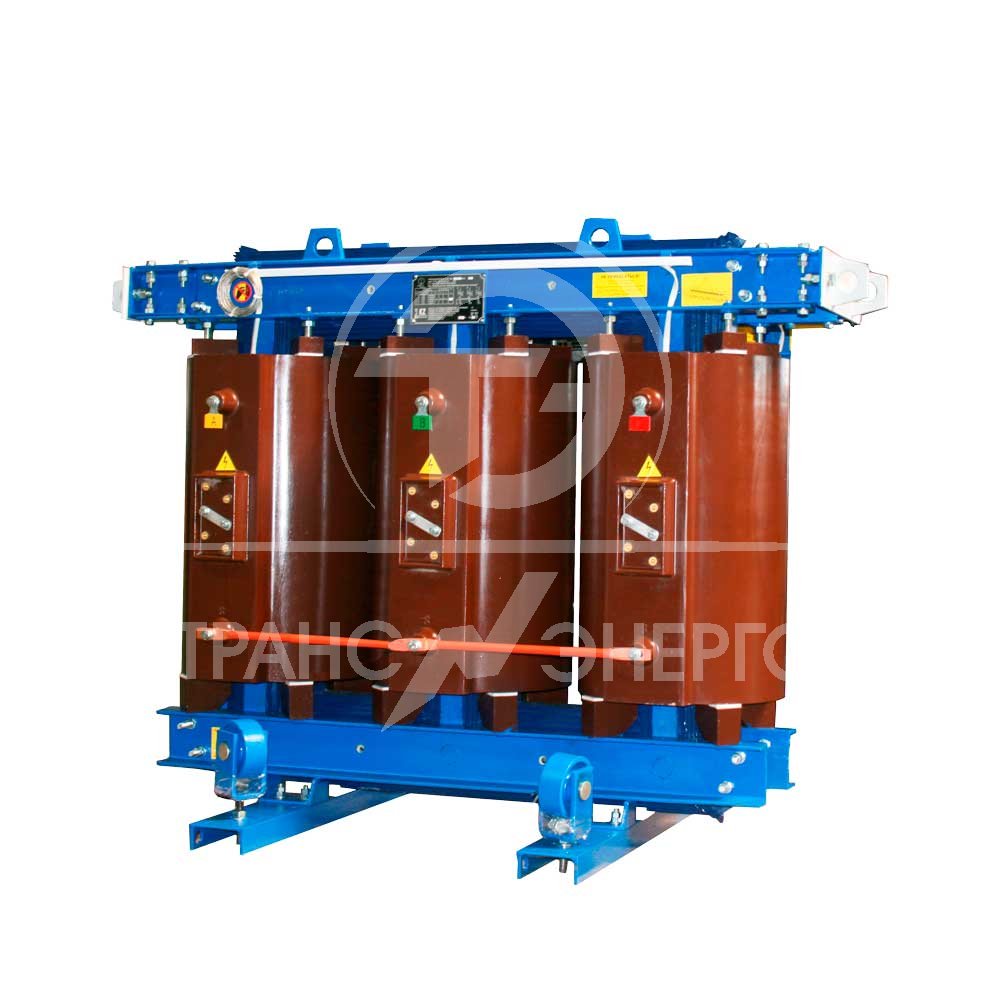

фото Трансформатор ТСЛ 2000 кВА 20 0,4 кВ от Трансэнерго
Трансформатор ТСЛ 2000 кВА 20 0,4 кВ
В наличии: Достаточно
Заказать
Трансформатор ТСЛ 2000 кВА 20 0,4 кВ
Заказать
В сравнение
В сравнении
Артикул: 0042
В наличии: Достаточно
Заказать

ТСЛ 2000 20/0,4 кВ

Как оформить заказ на ТСЛ 2000 20/0,4 кВ?

Позвоните нам по телефону: +7 (495) 646-49-95 или 8 800 201-47-83- для регионов звонок бесплатный. Пришлите заявку нам на почту: info@trans-energo.com и мы обязательно предоставим Вам индивидуальное коммерческое предложение и цены. МЫ ОФИЦИАЛЬНЫЕ ДИЛЕРЫ трёх заводов - АО «КТЗ», ТОО «УТЗ», ТОО «Asia Trafo». ТРАНСФОРМАТОРЫ ТСЛ 2000 КВА 20/0,4 В НАЛИЧИИ НА СКЛАДЕ!

Страна
Казахстан
Мощность, кВА
2000
Напряжение ВН, кВ
20
Все характеристики
Способы оплаты
Доставка

Комплектация

  1. Силовой трансформатор ТСЛ 2000 кВА 20 0,4 кВ
  2. Паспорт изделия
  3. Инструкция по эксплуатации
  4. Отгрузочная документация
Комплектация заказа полностью зависит от согласованных требований клиента и возможностей поставщика трансформаторов ТСЛ 2000 кВА 20 0,4 кВ.
В конструкцию трансформатора ТСЛ 2000 кВА 20 0,4 кВ входят следующие составные части:
  • активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);
  • контрольно-измерительные, сигнальные и защитные устройства;
  • вспомогательные устройства.

Активная часть

  1. магнитопровод;
  2. обмотки высокого напряжения ВН;
  3. обмотки низкого напряжения НН;
  4. отводы ВН и НН;
  5. сборочные единицы и детали изоляции;
  6. переключающее устройство;
  7. изоляционные вводы высокого и низкого напряжения.

Магнитопровод

Магнитопровод (сердечник) сухих трансформатора ТСЛ 2000 кВА 20 0,4 кВ является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали с высокой магнитной проницаемостью, толщиной 0.3 мм, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь. Изоляция стержней или пластин между собой обеспечивается эпоксидной пленкой.
Для предотвращения потери активной мощности на вихревые токи, используются определенное количество стержней и их форма, где сечение максимально приближено к окружности.
Сборка пластин магнитопровода трансформаторов ТСЛ 2000 кВА 20 0,4 кВ выполняются под углом в 45 ° с шихтовкой по технологии Step-Lap – в виде «пилы». Таким образом обеспечивается снижение тока и потери холостого хода, а также уровня шума при работе трансформатора.

Обмотки

Обмотки трансформатора ТСЛ 2000 кВА 20 0,4 кВ изготавливаются из алюминиевой или медной фольги. Разница между алюминиевой и медной обмотками трансформаторов ТСЛ является их стоимость, вес и коэффициент температурного расширения. Алюминиевые обмотки имеют более низкую стоимость по сравнению с медными, а вес алюминиевых обмоток выше, чем у медных. От сюда и низкая стоимость алюминиевых обмоток, и снижение габаритов ТСЛ 2000 кВА 20 0,4 кВ на медной обмотке.
Обмотки трансформаторов ТСЛ 2000 кВА 20 0,4 кВ, расположены на стержне магнитопровода в следующем порядке, от стержня - обмотка низкого напряжения (НН), обмотка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным компаундом.
Обмотки НН выполняются из алюминиевого/медного провода (до 160 кВА) или алюминиевой/медной ленты (от 250 кВА). Обмотки пропитываются смолой, которая отвердевает в процессе термической обработки в печи и способствует повышению стойкости к токам КЗ (короткого замыкания) за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий.
Обмотки ВН состоят из алюминиевой ленты и межслойной изоляции. Каждую секционную обмотку изготавливают из изолированного провода (до 400 кВА) или алюминиевой/медной ленты (от 630 кВА). В качестве межслойной изоляции служит эпоксидная смола с наполнителями и присадками, которая заливается в арматурную сетку из стекловолокна. Благодаря специальным наполнителям, обмотки приобретают термическую и механическую прочность, а также противопожарные свойства: огнестойкость, самозатухание.
Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ° - ρал75 = 0,0342 Ом*мм2/м). Медь имеет плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).
В обмотках ВН трансформатора ТСЛ 2000 кВА 20 0,4 кВ предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.
Все изоляционные материалы, применяемые в обмотках, имеют класс нагревостойкости не ниже F (155 °). Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе ТСЛ).

Регулировочные отпайки обмотки ВН.

Межвитковая изоляция обмоток напряжением до 1 кВ обеспечивается стеклотканью, пропитанной эпоксидным составом. Основная и межвитковая изоляция обмоток напряжением выше 3 кВ обеспечивается эпоксидным или полиэфирным составом, полимеризующимся и спекающимся с фольгой обмоток в результате термической обработки. Формирование основной изоляции обмоток производится в вакуумной камере при давлении менее 1 мБар. Это позволяет избежать коронирования в пузырьках воздуха, которые образуются в толще изоляции при проведении заливки в воздушной среде, а также снизить риск возникновения областей механического напряжения, с которых может начаться разрушение обмотки при экстремальных электродинамических воздействиях.
При необходимости работы трансформаторов ТСЛ 2000 кВА 20 0,4 кВ с полной нагрузкой при температурах окружающей среды ниже минус 25 ° или выше плюс 40 ° химический состав основной изоляции и конструкция трансформатора ТСЛ 2000 кВА 20 0,4 кВ меняется, что позволяет избежать теплового повреждения изоляционных материалов.
Применяемые материалы и технология изготовления обмоток позволяют обеспечить надежность работы и стойкость трансформатора ТСЛ 2000 кВА 20 0,4 кВ к следующим факторам:
  • механическим воздействиям при транспортировке;
  • резким изменениям нагрузки, перегрузке и токам короткого замыкания;
  • перенапряжениям;
  • перепадам температуры окружающей среды (соответствие категории C2 по МЭК 60076W11);
  • высокой влажности, включая выпадение на поверхности трансформатора конденсата (соответствие категории E2 по МЭК 60076W11);
  • длительному воздействию пламени без поддержания горения веществами, входящими в состав изоляции обмоток (соответствие категории F1 по МЭК 60076W11).
Выводы обмоток напряжением до 1 кВ выполняются в виде алюминиевых ламелей, предназначенных для подключения кабеля с наконечниками под болт, либо токопровода. При необходимости подключения к алюминиевым ламелям трансформатора ТСЛ 2000 кВА 20 0,4 кВ токопровода с медными шинами, необходимо использовать биметаллические алюмо-медные пластины, которые могут быть поставлены вместе с трансформатором.
Выводы обмоток напряжением выше 3 кВ выполняются в виде закладных деталей, предназначенных для подключения кабеля с наконечниками под болт. По запросу заказчика вместо стандартных могут быть применены выводы, позволяющие обеспечить защиту обслуживающего персонала от прямого прикосновения к месту подключения кабеля с помощью изолирующих кабельных адаптеров. Стандартные выводы с адаптерами несовместимы.
Соединение обмоток напряжением выше 3 кВ в требуемую схему выполняется с помощью алюминиевых перемычек с тканевой изоляцией. По запросу заказчика перемычки могут быть изготовлены единым монолитным блоком с интегрированными выводами, предусматривающими подключение кабеля с изолирующими адаптерами, что будет обеспечивать полную защиту от прикосновения к токоведущим цепям.

Отводы

Отводы трансформаторов ТСЛ 2000 кВА 20 0,4 кВ представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему. Соединения обмоток ВН выполняются алюминиевыми трубками, изолированными термоусадочной трубкой. Соединения НН - алюминиевыми шинами прямоугольного сечения.
Трансформаторы ТСЛ 2000 кВА 20 0,4 кВ производимые нашими поставщиками полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Структура условного обозначения:

ТСЛ(З) - Х/Х У3

Т – трансформатор трехфазный,
С – охлаждение естественное воздушное, сухой,
Л – литой изоляции,
(З) - исполнение защищенное
Х – номинальная мощность, кВА,
Х – класс напряжения обмотки ВН, кВ,
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Схема условного обозначения трансформатора типа ТСЛ

Схема условного обозначения сухого трансформатора тсл 2000 ква 20 кв
Страна
Казахстан
Мощность, кВА
2000
Напряжение ВН, кВ
20
Напряжение НН, кВ
0,4
Схема и группа соединения обмоток
Д/Ун-11
Потери холостого хода, кВт
3,95
Потери короткого замыкания, кВт
14
Ток холостого хода,%
1,0
Регулирование напряжения ПБВ со стороны ВН
±2x2.5%
Высота, мм
1980
Ширина, мм
1250
Длина, мм
2130
Степень защиты IP
00
Материал обмоток
Алюминий/Медь
Тип
3-я группа (от 1000 до 6300 кВА)
Состав
Трансформатор ТСЛ 2000 кВА 20 0,4 кВ, Паспорт изделия, Инструкция по эксплуатации, Отгрузочная документация
Вес
4630
